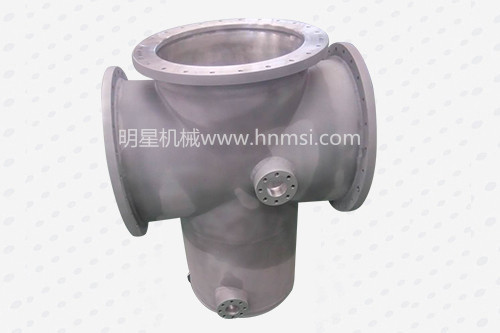

GIS焊接殼體成型
? ? ? ? ? ? ? ? ? ? ? ?
? GIS焊接売體成型主要包括売體的卷制成型和開孔翻辺。
? 焊接売體筒體材料下料后的幾何尺寸和表面質量要求向滿足工藝要求。坡口幾何尺寸應符合設計及工藝文件。 坡口表面質量,縱、環焊縫對口錯邊量,縱、環焊縫形成的棱角度,筒體直線度允差按照GB150、JB/T4734標準執行。
? 焊接売體開孔、特別是大開孔,通常采用翻辺結構,即有利于改善應力分布, 減少開孔處的向力集中,又減少了焊接売體上的幾何不連續,優化了開關設備的工作環境.若開孔翻邊工藝不當, 易產生裂紋、劃傷、 凹痕等影響強度和使用安全的表面缺陷,還造成壁厚減薄、翻邊高度不夠等.因此開孔翻邊后必,需進行檢查,“翻邊后表面不得有裂紋、劃傷、凹痕等缺陷”,“翻邊后壁厚減薄量、翻邊高度應符合設計及工藝文件要求。”? GIS焊接売體端部焊接有設備法蘭, 并且絕大多數情況下以部件形式出廠,再由成套要裝單位將多個焊接殼體連接并安裝開關設備和控制設備。因此,為了保證焊接売體間的連接質量,簡體與端部法蘭焊接后,必須“檢査簡體與法蘭的垂直度,除圖樣另有規定外,垂直度不大于筒體長度的0.5% ”而GB150、 JB/T4734 標準對此均來作出明確規定。
