咨詢熱線
13513730553

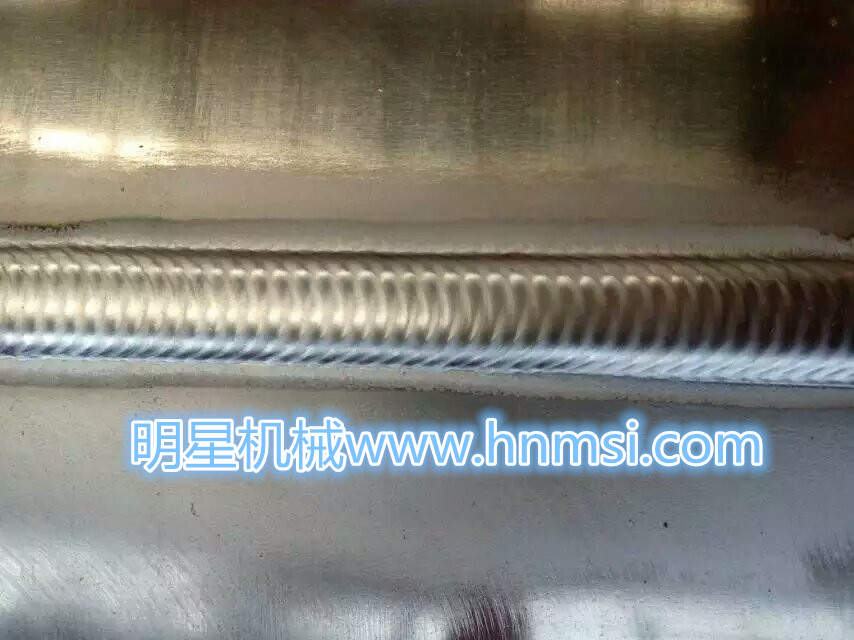

鋁合金焊接特性
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
鋁及鋁合金具有獨(dú)特的物理化學(xué)性能。因此，在焊接過程中會產(chǎn)生一系列冶金上的困難。具體表現(xiàn)有以下幾點(diǎn)：
1、強(qiáng)的氧化性，鋁和氧的親和力很大。在空氣中鋁容易同氧結(jié)合生成緊密而結(jié)實(shí)的三氧化二鋁薄膜（厚度約0.1微米）。2、高的導(dǎo)熱、導(dǎo)電性，鋁及鋁合金的導(dǎo)熱系數(shù)、比熱、熔化潛熱很大，導(dǎo)熱系數(shù)為0.538卡/厘米.秒.℃，約比鋼大一倍多。
3、容易形成裂縫的傾向，鋁的線膨脹系數(shù)23.5x10^-6度，約比鋼大兩倍左右，凝固時(shí)的體積膨脹率達(dá)6.5—6.6%。
4、容易形成氣孔的傾向，鋁及鋁合金的液體熔池很容易吸收氣體，在高溫下熔入的大量氫氣，在焊后的冷卻凝固過程來不及折出而聚集在焊縫中形成氣孔。
5、高溫下的強(qiáng)度和塑形低，在高溫下鋁的塑形和強(qiáng)度很低，以致不能支撐住液體金屬而引起焊縫成形的惡化，甚至形成塌陷（或燒穿）缺陷。
6、合金元素的蒸發(fā)和燒損，鋁合金中含有低沸點(diǎn)的合金元素如鎂、鋅、錳等，這些元素在高溫火焰或電弧的作用下**易蒸發(fā)、燒損，同時(shí)也降低了焊接接頭的性能。
7、無色澤變化，鋁及鋁合金從固態(tài)變成液態(tài)時(shí)，無明顯的顏色變化，給焊接操作帶來困難。
